净化工程之十万级无尘车间的标准

发布日期:2022-09-14 点击次数:128
核心提示:说到无尘车间,其实是可以分为好几个级别的,可供不同行业所选择,不同的级别对于空气过滤器的选择也是不同的,对于十万级的空气净化处理,通常采用初,中,高效过滤器三级过滤器,中效或高效空气过滤器建议按小于或等于额定风量选用,中效空气过滤器建议集中设置在净化空气调节的正压段,高效或亚高效空气过滤器建议设置在净化空气调节系统的末端。那么十万级无尘车间的标准要求有哪一些?

说到无尘车间,其实是可以分为好几个级别的,可供不同行业所选择,不同的级别对于空气过滤器的选择也是不同的,对于十万级的空气净化处理,通常采用初,中,高效过滤器三级过滤器,中效或高效空气过滤器建议按小于或等于额定风量选用,中效空气过滤器建议集中设置在净化空气调节的正压段,高效或亚高效空气过滤器建议设置在净化空气调节系统的末端。那么十万级无尘车间的标准要求有哪一些?

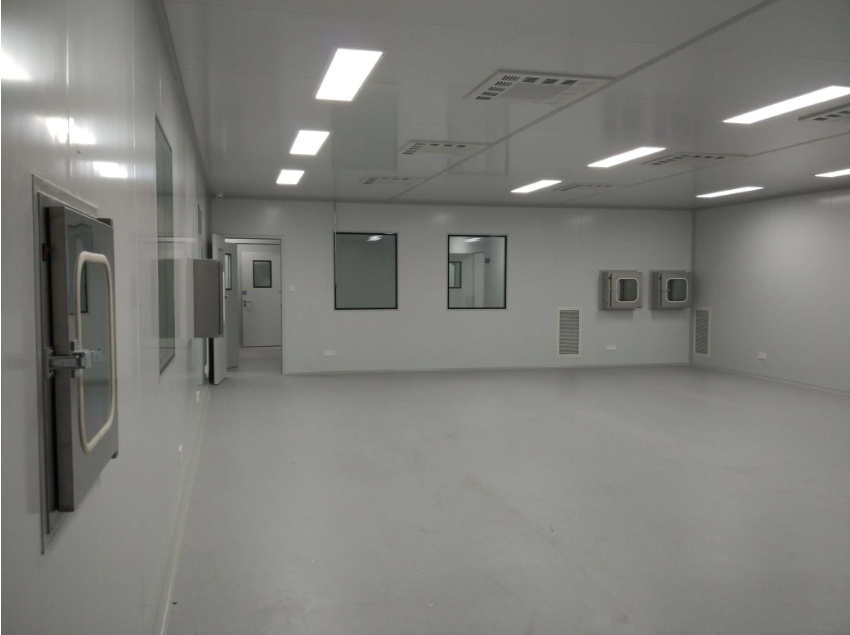

十万级无尘车间的标准要求有哪一些

  一、气流组织:

  1、100000级无尘车间主要采用的回风方式:

  1、单侧墙下部布置回风口。

  2、当采用走廊回风时,在走廊内均匀布置回风口或在走廊端部集中设置回风口。

  2、100000级无尘车间主要采用的送风方式:

  1、局部孔板顶棚送风 。

  2、带扩散板高效空气过滤器顶棚送风。

  3.上侧墙送风等三种送风方式。

  二、100000级无尘车间工作环境规定

  1、100000级无尘车间对温度、湿度无特殊要求时,以穿着洁净工作服不产生舒服感为宜,温度一般控制在冬季20~22℃;夏季24~26℃;波动±2℃。冬季洁净室湿度控制在30-50%,夏季洁净车间湿度控制在50-70%。配电:洁净室(区)的主要生产用房一般照度值宜≥300Lx;辅助工作室、人员净化和物料净化用室、气闸室、走廊等的照度值宜为200~300Lx。

  2、落尘量检查每三个月委外检查并附检查效果至公司处理部存档。

  三、室内空气参数需求

  1、新风量大。由于这类车间内,人员比较多,能够依据以下数值应取下列的较大值:非单向流洁净室总送风量的10-30%;补偿室内排风和坚持室内正压值所需的新鲜空气量;确保室内每人每小时的新鲜空气量≥40m3 /h。

  2、温湿度需求:温度通常为24+2 度,相对湿度为55+5%3、送风量大。为了满意净化车间内的洁净度及热湿平衡,需求较大的送风量,就300平方米的车间,吊顶高度为2.5米的,如果是万级,送风量就需求300×2.5×30=22500m3/h的送风量(换气次数,是≥25次/h);如果是100000级,送风量就需求300×2.5×20=15000m3/h的送风量(换气次数,是≥15次/h)。


无尘车间等级是如何划分的

  (1)、1级:级的无尘车间主要用于制造集成电路的微电子工 业,对集成电路的精确要求为亚微米。

  (2)、10级: 十级的无尘车间主要用于带宽小于2微米的半导体工业。

  (3)、100级:百级无尘车间并非无菌室,百级无尘车间对“无菌”的或“无尘”的环境要严格,100级无尘室可用于医药工业的无菌制造工艺等,这一无尘车间大量应用于植如体内物品的制造,外科手术,包括移植手术,集成器的制造,那些对细菌感染特别敏感的病人的隔离治疗,如像骨髓移植病人术后的隔离治疗。

  (4)、1000级:千级的无尘车间主要用于高质量光学产品的生产,还用于测试,装配飞机蛇螺仪,装配高质微型轴承等。

  (5)、10000级:万级无尘车间用于液压设备或气压设备的装配,某些情况下也用于食品饮料工业,此外,万级无尘车间在医工业中也很常用。

  (6)、100000级:十万级无尘车间用于很多的工业部门,比如光学产品的制造,用于较小的元器件制造大型的电子系统,液压或气压系统的制造,食品饮料的生产,医、药工业也常常使用这一级无尘车间。

  (7)、300000级别:三十万级无尘车间级别较低,用于普通洁净区,如级别不高的走道。
